Публикация описывает конструкцию субтотального эндопротеза тазобедренного сустава с аналогом ligamentum capitis femoris (LCF).

ЭНДОПРОТЕЗ ГОЛОВКИ БЕДРЕННОЙ КОСТИ

Заявка на патент RU96120542A
Изобретатель
Сергей Васильевич Архипов
1996-10-08 Заявление подал С.В. Архипов
1999-01-20 Публикация RU96120542A

ФОРМУЛА ИЗОБРЕТЕНИЯ

Эндопротез головки бедренной кости, содержащий головку, соединенную с внутрикостным стержнем, отличающийся тем, что головка, снабженная сквозным отверстием, соединена с имеющим сквозной канал внутрикостным стержнем, соединенным с латеральной и медиальной накостными пластинами, имеющими ребра жесткости, отверстия и опорные площадки, а в отверстиях латеральной накостной пластины без люфта установлены винты, соединенные с медиальной накостной пластиной, кроме этого, через отверстие головки и канал стержня пропущен гибкий элемент, один конец которого соединен с латеральной накостной пластиной, а другой конец прикреплен к костям таза или к вертлужному компоненту.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к медицине, а точнее к ортопедии и может быть использовано для протезирования головки бедренной кости.

Известен эндопротез тазобедренного сустава, содержащий эндопротез вертлужной впадины и эндопротез проксимального конца бедренной кости, снабженный головкой [1].

Недостатком известного эндопротеза является то, что головка эндопротеза проксимального конца бедренной кости не закрепляется в эндопротезе вертлужной впадины, что может явиться причиной вывиха эндопротеза.

Наиболее близким по технической сущности к предлагаемому изобретению является эндопротез головки бедренной кости, содержащий шаровую головку, установленную на внутрикостном цилиндре, имеющем отверстия под винты, соединенные с перфорированной накладкой [2].

Недостатком известного эндопротеза является то, что закрепление его в костях недостаточно надежно, а восстановление нормальной биомеханики тазобедренного сустава не достигается, кроме этого, возможен вывих головки из вертлужной впадины.

Задачей, на решение которой направлено изобретение, является восстановление нормальной биомеханики тазобедренного сустава, увеличение надежности крепления эндопротеза в костях, уменьшение вероятности вывиха головки.

Решение поставленной задачи достигается тем, что эндопротез головки бедренной кости, содержащий головку, соединенную с внутрикостным стержнем, имеет головку, снабженную сквозным отверстием, соединенную с имеющим сквозной канал внутрикостным стержнем, соединенным с латеральной и медиальной накостными пластинами, имеющими ребра жесткости, отверстия и опорные площадки, а в отверстиях латеральной накостной пластины без люфта установлены винты, соединенные с медиальной накостной пластиной, кроме этого, через отверстие головки и канал стержня пропущен гибкий элемент, один конец которого соединен с латеральной накостной пластиной, а другой конец прикреплен к костям таза или к вертлужному компоненту.

Предлагаемый эндопротез может быть использован как для тотального, так и субтотального протезирования тазобедренного сустава.

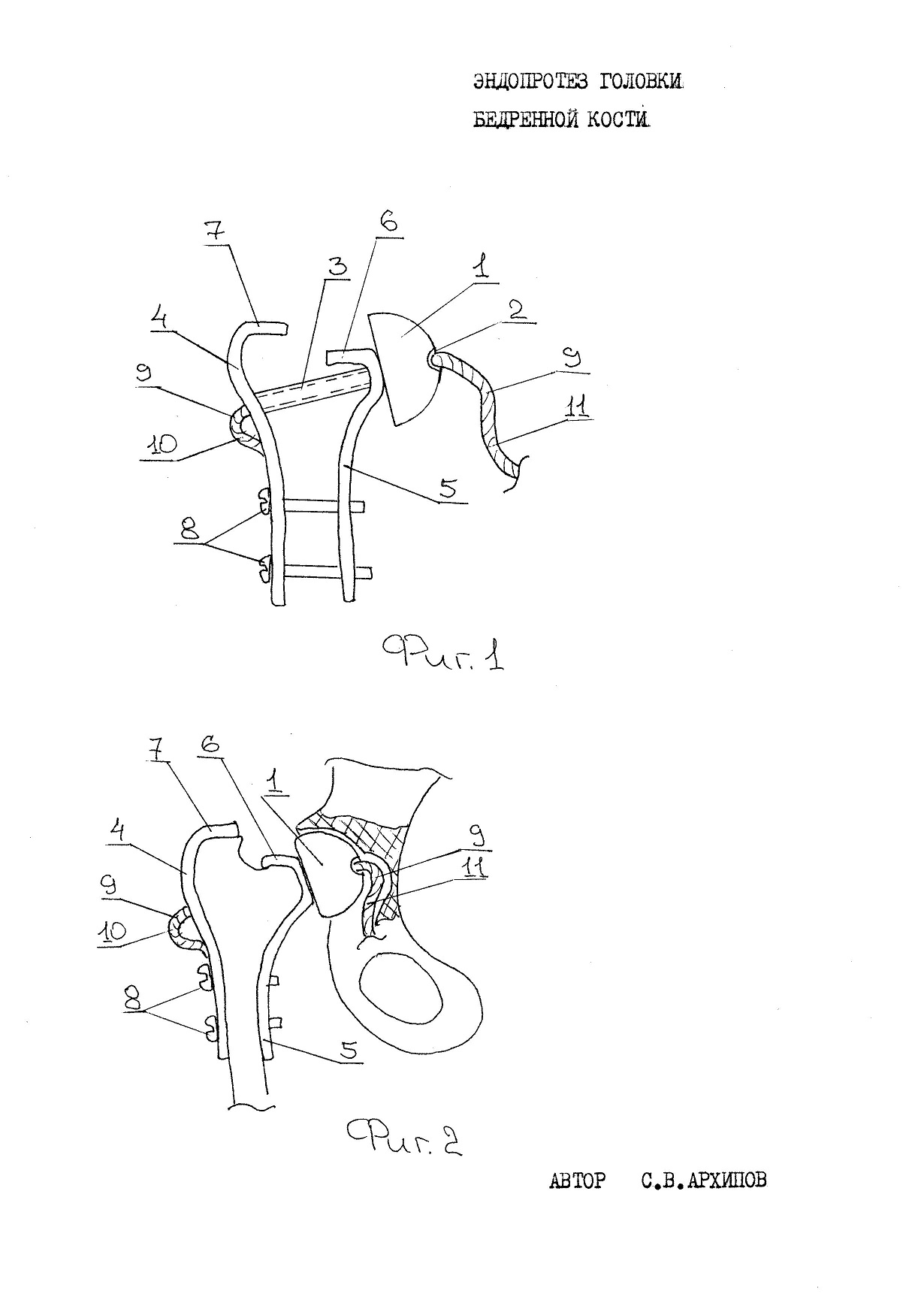

Конструкция предложенного эндопротеза головки бедренной кости, иллюстрируется представленными чертежами:

Фиг. 1 – общий вид эндопротеза головки бедренной кости;

Фиг. 2 – вид субтотального протезированного тазобедренного сустава.

Эндопротез головки бедренной кости, содержит головку 1, выполненную, например, в виде шара, снабженную сквозным отверстием 2, соединенную с внутрикостным стержнем 3, имеющим резьбу и сквозной канал (на чертеже не показан) соосный отверстию 2, головки 1. Стержень 3, соединен с изогнутой латеральной 4, и медиальной 7, накостными пластинами, имеющими отверстия и ребра жесткости (на чертежах не показаны), а также опорными площадками 6 и 7, по одному из отверстий пластин 4 и 5, выполнены под стержень 3 и имеют резьбу. В отверстиях латеральной накостной пластины 4, без люфта установлены винты 8, ввинченные в отверстия медиальной накостной пластины 5, имеющей резьбу. Через отверстие 2, головки 1, и канал стержня 3, пропущен гибкий элемент 9, выполненный, например, из лавсана, один конец 10, которого соединен с латеральной накостной пластиной 4, а другой конец 11, соединен с костями таза или с вертлужным компонентом (на чертеже не показан).

Предложенный эндопротез головки бедренной кости, устанавливается следующим образом, после артротомии тазобедренного сустава и вывиха бедра, головка последнего резецируется к медиальной поверхности бедренной кости прикладывается медиальная накостная пластина 5, так, чтоб ее опорная площадка 6, разместилась по верхней поверхности шейки бедра к которому с наружной стороны прикладывается латеральная накостная пластина 4, так, чтоб ее опорная площадка 7, разместилась над вершиной большого вертела бедренной кости, в которой через отверстия под стержень 3, пластин 4 и 5 выполняется канал, в который вставляется со стороны шейки и ввинчивается в пластины 4 и 5, стержень 3, соединенный с головкой 1. Затем через отверстия в латеральной накостной пластины сверлятся каналы в которые вставляются со стороны латеральной накостной пластины 4, винты 8, которые ввинчиваются в отверстия медиальной накостной пластины 5, после чего через канал стержня 3, и отверстие 2, головки 1, пропускается гибкий элемент 9, конец 10, которого привязывается к латеральной накостной пластине 4, а другой конец 11, после вправления головки 1, в вертлужную впадину или в вертлужный компонент, соединяется с костями таза (см. фиг. 2) или с вертлужным компонентом, а операционная рана зашивается.

Литература

1. Авторское свидетельство СССР № 858817, М.кл. А 61 F 1/24.

2. Авторское свидетельство СССР № 181489, М.кл. А 61 F 2/36.

Цитирование:

Архипов СВ. Эндопротез головки бедренной кости. Заявка на изобретение №96120542 (026944) от 08.10.1996. [patents.google]

Ключевые слова:

связка головки бедра, круглая связка, эндопротез, субтотальный, ligamentum capitis femoris, ligamentum teres
