Моделирование симметричной двухопорной ортостатической позы при отсутствии LCF



Моделирование симметричной двухопорной ортостатической позы при отсутствии LCF

Моделирование симметричной двухопорной ортостатической позы с наклоном таза вперед при отсутствии связки головки бедренной кости

Для настоящих экспериментов нами собрана электромеханическая модель тазобедренного сустава человека с объемной тазовой частью, которая имитировала тазобедренный сустав, articulatio coxae, без связки головки бедренной кости, ligamentum capitis femoris. Конструкция воссоздала функциональную и морфологическую ситуацию, свойственную для коксартроза, тазобедренного сустава, articulatio coxae, замещенного стандартным эндопротезом, а также полного повреждения связки головки бедренной кости, ligamentum capitis femoris. Модель содержала бедренную часть, объемную тазовую часть с нагрузкой, аналог средней ягодичной мышцы и аналог комплекса коротких мышц, вращающих бедро наружу, а также аналоги наружных связок: аналог седалищно-бедренной связки, аналог лобково-бедренной связки, аналог вертикальной и горизонтальной части подвздошно-бедренной связки. С целью моделирования действия веса тела к крайнему отверстию грузового кронштейна объемной тазовой части прикреплялась нагрузка массой 1 кг. В соответствующих случаях для стабилизации объемной тазовой части модели использован специальный подъемник, снабженный колесами.

Используя описанное устройство, мы смоделировали основные виды ортостатический поз человека при отсутствии связки головки бедренной кости, ligamentum capitis femoris. В экспериментах нами воспроизводились положения таза, pelvis, и бедра, os femur, отдельные из которых нами наблюдались у пациента, страдающего коксартрозом (Архипов С.В., 2013).

Изначально на динамической механической модели тазобедренного сустава человека нами воспроизведена симметричная двухопорная ортостатическая поза с наклоном таза, pelvis, вперед. Для стабилизации объемной тазовой части модели использован подъемник, снабженный колесами. Наконечник его вертикального стержня упирался снизу в опорный кронштейн объемной тазовой части модели и препятствовал ее отклонению во фронтальной и сагиттальной плоскости. Подъемник объемной тазовой части и бедренная часть модели воспроизводили опорные нижние конечности. Бедренная часть модели располагалась вертикально в сагиттальной плоскости с отклонением наружу во фронтальной плоскости на 10° и поворотом вокруг вертикальной оси вперед на 10°. Мы произвели удлинение аналога средней ягодичной мышцы и аналога комплекса коротких мышц, вращающих бедро наружу.

Высота подъемника отрегулирована так, что изображения крыльев подвздошных костей, ala ossis ilii, тазового элемента модели располагались приблизительно на одном уровне (Рис. 1).

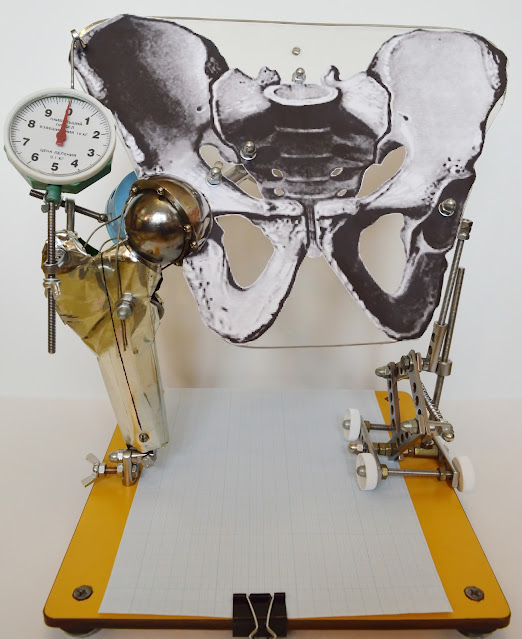

Рис. 1. Моделирование симметричной двухопорной ортостатической позы на электромеханической модели тазобедренного сустава человека с нагруженной объемной тазовой частью, с аналогами мышц и наружных связок, но без аналога связки головки бедренной кости (наклон таза вперед); вверху – вид спереди, внизу – вид сзади.

В сагиттальной плоскости объемная тазовая часть модели стремилась отклониться назад. Для достижения устойчивого положения объемная тазовая часть нами наклонена вперед до угла 37°. В горизонтальной плоскости тазовый элемент объемной тазовой части модели располагался перпендикулярно переднезадней оси (Рис. 2).

Рис. 2. Моделирование симметричной двухопорной ортостатической позы на электромеханической модели тазобедренного сустава человека с нагруженной объемной тазовой частью, с аналогами мышц и наружных связок, но без аналога связки головки бедренной кости (наклон таза вперед); вверху – вид сверху, внизу – вид с латеральной стороны.

Длинная ось вертлужного элемента объемной тазовой части модели была отклонена вперед, вверх и в медиальную сторону. В шарнире модели присутствовало сгибание, супинация, среднее положение между приведением и отведением. Динамометры аналога комплекса коротких мышц, вращающих бедро наружу, и аналога средней ягодичной мышцы, не регистрировали усилия.

После стабилизации объемной тазовой части модели проанализировано соотношение в шарнире, ориентация аналогов связок и степень их натяжения. Отмечено натяжение аналога седалищно-бедренной связки и горизонтальной части аналога подвздошно-бедренной связки. Аналог лобково-бедренной связки и вертикальная часть аналога подвздошно-бедренной связки оказались не натянуты. Означенное визуально подтверждалось их плавными изгибами без прижатия к элементам бедренной части модели. Разобщения сферической головки шарнира и ответной сферической поверхности вертлужного элемента модели не наблюдалось (Рис. 3).

a

b

c

d
Рис. 3. Аналоги связок и динамометры электромеханической модели тазобедренного сустава человека с нагруженной объемной тазовой частью (моделирование симметричной двухопорной ортостатической позы с наклоном таза вперед при отсутствии аналога связки головки бедренной кости); a – вид спереди, b – вид сзади, c – вид с латеральной стороны, d – вид сверху; условные обозначения: liv - вертикальная часть аналога подвздошно-бедренной связки, ligamentum iliofemorale, lih – горизонтальная часть аналога подвздошно-бедренной связки, ligamentum iliofemorale, li – аналог седалищно-бедренной связки, ligamentum ischiofemorale, lp – аналог лобково-бедренной связки, ligamentum pubofemorale.

Как выше отмечено, по причине расположения общего центра масс позади от оси вращения объемная тазовая часть модели стремилась отклониться назад в сагиттальной плоскости. За счет наклона объемной тазовой части модели вперед в этом направлении смещался и общий центр масс системы. При этом его проекция оказывалась впереди от оси, соединяющей центр шарнира и точку опоры объемной тазовой части модели на подъемник. Одновременно натягивался аналог седалищно-бедренной связки и горизонтальная часть аналога подвздошно-бедренной связки. Указанному способствовал наклон бедренной части модели в латеральную сторону и ее поворот вперед вокруг вертикальной оси. Аналог седалищно-бедренной связки и горизонтальная часть аналога подвздошно-бедренной связки, будучи натянуты, стопорили шарнир модели в сагиттальной плоскости. Отклонению объемной тазовой части модели вниз в медиальную сторону и повороту в горизонтальной плоскости препятствовал подъемник. Подъемник объемной тазовой части имитировал вторую опорную конечность. Кроме подъемника, натянутого аналога седалищно-бедренной связки и горизонтальной части аналога подвздошно-бедренной связки, для поддержания объемной тазовой части модели в положении покоя не требовалось дополнительного внешнего усилия.

В норме при поддержании симметричной двухопорной ортостатической позы наблюдается разгибание в тазобедренных суставах, articulatio coxae. Сгибание, которое мы воспроизвели на модели, свойственно для поддержания симметричной двухопорной ортостатической позы при двухстороннем коксартрозе и врожденном вывихе бедра, os femur, при котором, как правило, всегда наблюдается патология связки головки бедренной кости, ligamentum capitis femoris. Избыточный наклон таза, pelvis, вперед в сагиттальной плоскости пациенты компенсируют гиперлордозом в поясничном отделе позвоночника.

Эксперимент продемонстрировал, что в симметричной двухопорной ортостатической позе при отсутствии в обоих тазобедренных суставах, articulatio coxae, связки головки бедренной кости, ligamentum capitis femoris, стабилизация таза, pelvis, достижима посредством натяжения седалищно-бедренной связки, ligamentum ischiofemorale, и горизонтальной части подвздошно-бедренной связки, ligamentum iliofemorale. При этом в поддержании равновесия тазобедренные мышцы могут не задействоваться, как и другие связки тазобедренных суставов, articulatio coxae.

Моделирование симметричной двухопорной ортостатической позы с наклоном таза назад при отсутствии связки головки бедренной кости

Затем на электромеханической модели тазобедренного сустава нами воспроизведена симметричная двухопорная ортостатическая поза с наклоном таза, pelvis, назад. Для стабилизации объемной тазовой части модели использован подъемник объемной тазовой части, снабженный колесами. Наконечник его вертикального стержня упирался снизу в опорный кронштейн объемной тазовой части модели и препятствовал ее отклонению во фронтальной и сагиттальной плоскости. Подъемник объемной тазовой части и бедренная часть модели воспроизводили две опорные нижние конечности. Бедренная часть модели располагалась вертикально в сагиттальной плоскости с отклонением наружу во фронтальной плоскости на 10° и поворотом вокруг вертикальной оси вперед на 10°. В данном опыте нами не изменялась длина аналога средней ягодичной мышцы и аналога комплекса коротких мышц, вращающих бедро наружу.

Высота подъемника отрегулирована так, что изображения крыльев подвздошных костей, ala ossis ilii, тазового элемента модели находились приблизительно на одном уровне (Рис. 4).

Рис. 4. Моделирование симметричной двухопорной ортостатической позы на электромеханической модели тазобедренного сустава человека с нагруженной объемной тазовой частью, с аналогами мышц и наружных связок, но без аналога связки головки бедренной кости (наклон таза назад); вверху – вид спереди, внизу – вид сзади.

В сагиттальной плоскости объемная тазовая часть модели под действием прикрепленной нагрузки отклонялась назад на угол 38° от вертикали. При этом тазовый элемент объемной тазовой части модели спонтанно поворачивался назад в горизонтальной плоскости на 6° вокруг центра шарнира бедренной части модели (Рис. 5).

Рис. 5. Моделирование симметричной двухопорной ортостатической позы на электромеханической модели тазобедренного сустава человека с нагруженной объемной тазовой частью, с аналогами мышц и наружных связок, но без аналога связки головки бедренной кости (наклон таза назад); вверху – вид сверху, внизу – вид с латеральной стороны.

Длинная ось вертлужного элемента объемной тазовой части модели была отклонена назад, вверх и в медиальную сторону. В шарнире модели присутствовало положение разгибания, супинация и среднее положение между приведением и отведением. Динамометры аналога комплекса коротких мышц, вращающих бедро наружу, и аналога средней ягодичной мышцы не регистрировали усилия.

После стабилизации объемной тазовой части модели проанализировано соотношение в шарнире, ориентация аналогов связок и степень их натяжения. Отмечено натяжение аналога лобково-бедренной связки и вертикальной части аналога подвздошно-бедренной связки. Аналог седалищно-бедренной связки и горизонтальная часть аналога подвздошно-бедренной связки оказались не натянуты. Означенное визуально подтверждалось их плавными изгибами без прижатия к элементам бедренной части модели. Разобщения сферической головки шарнира и ответной сферической поверхности вертлужного элемента модели не наблюдалось (Рис. 6).

a

b

c

d
Рис. 6. Аналоги связок и динамометры электромеханической модели тазобедренного сустава человека с нагруженной объемной тазовой частью (моделирование симметричной двухопорной ортостатической позы с наклоном таза назад при отсутствии аналога связки головки бедренной кости); a – вид спереди, b – вид сзади, c – вид с латеральной стороны, d – вид сверху; условные обозначения: liv - вертикальная часть аналога подвздошно-бедренной связки, ligamentum iliofemorale, lih – горизонтальная часть аналога подвздошно-бедренной связки, ligamentum iliofemorale, li – аналог седалищно-бедренной связки, ligamentum ischiofemorale, lp – аналог лобково-бедренной связки, ligamentum pubofemorale.

По причине расположения общего центра масс системы позади от оси вращения объемная тазовая часть модели стремилась отклониться назад в сагиттальной плоскости. За счет наклона объемной тазовой части модели назад в этом направлении смещался и общий центр масс системы. При этом его проекция общего центра масс оказывалась достаточно далеко позади от оси, соединяющей центр шарнира и точку опоры объемной тазовой части модели на подъемник. Одновременно натягивался аналог лобково-бедренной связки и вертикальная часть аналога подвздошно-бедренной связки. Указанному способствовал наклон бедренной части модели в латеральную сторону и ее поворот вперед вокруг вертикальной оси. Аналог лобково-бедренной связки и вертикальной части аналога подвздошно-бедренной связки, будучи натянуты, стопорили шарнир модели в сагиттальной плоскости. Отклонению объемной тазовой части модели вниз в медиальную сторону и повороту в горизонтальной плоскости препятствовал подъемник. Он имитировал вторую опорную конечность. Кроме подъемника, натянутого аналога лобково-бедренной связки и вертикальной части аналога подвздошно-бедренной связки, для поддержания объемной тазовой части модели в положении покоя не требовалось дополнительного внешнего усилия.

В норме при поддержании симметричной двухопорной ортостатической позы наблюдается симметричное разгибание в тазобедренных суставах, articulatio coxae. Избыточное разгибание, которое мы воспроизвели на модели, наблюдается при поддержании симметричной двухопорной ортостатической позы при двухстороннем коксартрозе. Однако значительный наклон таза, pelvis, назад в сагиттальной плоскости невозможен при вертикальном расположении опорных нижних конечностей. Смещенный назад общий центр масс тела неизбежно приводит к потере равновесия.

Обсужденные данные свидетельствуют, что в симметричной двухопорной ортостатической позе при разгибании в обоих тазобедренных суставах, articulatio coxae, возможна стабилизация таза, pelvis, в горизонтальной, фронтальной и сагиттальной плоскости без напряжения мышц. С одной стороны, она может быть достигнута одновременным натяжением: лобково-бедренной связки, ligamentum pubofemorale, и вертикальной части подвздошно-бедренной связки, ligamentum iliofemorale. При данном варианте симметричной двухопорной ортостатической позы избыточный наклон таза, pelvis, назад в сагиттальной плоскости теоретически может быть компенсирован кифозом в поясничном отделе позвоночника или произвольным наклоном тела вперед.

Моделирование симметричной двухопорной ортостатической позы с наклоном таза назад и наклоном бедра вперед при отсутствии связки головки бедренной кости

Далее электромеханической модели тазобедренного сустава нами воспроизведена симметричная двухопорная ортостатическая поза с наклоном таза, pelvis, назад, а опорных нижних конечностей – вперед. Для стабилизации объемной тазовой части модели использован подъемник объемной тазовой части, снабженный колесами. Наконечник его вертикального стержня упирался снизу в опорный кронштейн объемной тазовой части модели и препятствовал ее отклонению во фронтальной и сагиттальной плоскости. Подъемник объемной тазовой части и бедренная часть модели воспроизводили две опорные нижние конечности. Бедренная часть модели располагалась с наклоном вперед в сагиттальной плоскости на 15°, с отклонением наружу во фронтальной плоскости на 10° и поворотом вокруг вертикальной оси вперед на 10°. В опыте нами не изменялась длина аналога средней ягодичной мышцы и аналога комплекса коротких мышц, вращающих бедро наружу.

Высота подъемника отрегулирована так, что изображения крыльев подвздошных костей, ala ossis ilii, тазового элемента модели находились приблизительно на одном уровне (Рис. 7).

Рис. 7. Моделирование симметричной двухопорной ортостатической позы на электромеханической модели тазобедренного сустава человека с нагруженной объемной тазовой частью, с аналогами мышц и наружных связок, но без аналога связки головки бедренной кости (наклон таза назад, отклонение бедра вперед); вверху – вид спереди, внизу – вид сзади.

В сагиттальной плоскости под действием прикрепленной нагрузки объемная тазовая часть модели отклонялась назад до угла 12° от вертикали. При этом тазовый элемент объемной тазовой части модели спонтанной поворачивался назад в горизонтальной плоскости до угла 9° относительно центра шарнира бедренной части модели (Рис. 8).

Рис. 8. Моделирование симметричной двухопорной ортостатической позы на электромеханической модели тазобедренного сустава человека с нагруженной объемной тазовой частью, с аналогами мышц и наружных связок, но без аналога связки головки бедренной кости (наклон таза назад, отклонение бедра вперед); вверху – вид сверху, внизу – вид с латеральной стороны.

Длинная ось вертлужного элемента объемной тазовой части модели была отклонена назад, вверх и в медиальную сторону. В шарнире модели присутствовало разгибание, супинация и среднее положение между приведением и отведением. Динамометры аналога комплекса коротких мышц, вращающих бедро наружу и аналога средней ягодичной мышцы, не регистрировали усилия.

После стабилизации объемной тазовой части модели проанализировано в шарнире, ориентация аналогов связок и степень их натяжения. Отмечено натяжение аналога лобково-бедренной связки и вертикальной части аналога подвздошно-бедренной связки. Аналог седалищно-бедренной связки и горизонтальная часть аналога подвздошно-бедренной связки оказались не натянуты. Означенное визуально подтверждалось их плавными изгибами без прижатия к элементам бедренной части модели. Разобщения сферической головки шарнира и ответной сферической поверхности вертлужного элемента модели не наблюдалось (Рис. 9).

a

b

c

d
Рис. 9. Аналоги связок и динамометры электромеханической модели тазобедренного сустава человека с нагруженной объемной тазовой частью (моделирование симметричной двухопорной ортостатической позы с наклоном таза назад, а бедра вперед при отсутствии аналога связки головки бедренной кости); a – вид спереди, b – вид сзади, c – вид с латеральной стороны, d – вид сверху; условные обозначения: liv - вертикальная часть аналога подвздошно-бедренной связки, ligamentum iliofemorale, lih – горизонтальная часть аналога подвздошно-бедренной связки, ligamentum iliofemorale, li – аналог седалищно-бедренной связки, ligamentum ischiofemorale, lp – аналог лобково-бедренной связки, ligamentum pubofemorale.

По причине расположения общего центра масс системы позади от оси вращения объемная тазовая часть модели стремилась отклониться назад в сагиттальной плоскости. За счет наклона объемной тазовой части модели назад в этом направлении смещался и общий центр масс системы. Однако посредством наклона бедренной части модели вперед удалось компенсировать как избыточный наклон объемной тазовой части модели назад в сагиттальной плоскости, так и переместить вперед общий центр масс. При этом его проекция общего центра масс приблизилась к оси, соединяющей центр шарнира и точку опоры объемной тазовой части модели на подъемник. Натяжение аналога лобково-бедренной связки и вертикальной части аналога подвздошно-бедренной связки стопорило, что стабилизировало объемную тазовую часть модели в сагиттальной плоскости.

Отклонению объемной тазовой части модели вниз в медиальную сторону и повороту в горизонтальной плоскости препятствовал подъемник. Он имитировал вторую опорную конечность. Кроме подъемника, натянутого аналога лобково-бедренной связки и вертикальной части аналога подвздошно-бедренной связки, для поддержания объемной тазовой части модели в положении покоя не требовалось дополнительного внешнего усилия.

Эксперимент показал, что в симметричной двухопорной ортостатической позе при разгибании в обоих тазобедренных суставах, articulatio coxae, возможна стабилизация таза, pelvis, в горизонтальной, фронтальной и сагиттальной плоскости без напряжения мышц. С одной стороны, она может достигаться одновременным натяжением: лобково-бедренной связки, ligamentum pubofemorale, и вертикальной части подвздошно-бедренной связки, ligamentum iliofemorale. Для указанного необходим наклона вперед обеих нижних конечностей, а также поворот таза, pelvis, назад в горизонтальной плоскости относительно одного из тазобедренных суставов, articulatio coxae. В случае расположения таза, pelvis, перпендикулярно переднезадней оси происходит натяжение только лобково-бедренных связок, ligamentum pubofemorale, с двух сторон. В первом случае избыточный наклон таза, pelvis, назад в сагиттальной плоскости может быть компенсирован произвольным наклоном тела вперед или фиксированным кифозом.
