Моделирование середины одноопорного периода шага в отсутствии связки головки бедренной кости без сгибания с наклоном таза вперед.

Для настоящих экспериментов нами собрана электромеханическая модель тазобедренного сустава человека с объемной тазовой частью, которая имитировала тазобедренный сустав, articulatio coxae, без связки головки бедренной кости, ligamentum capitis femoris. Конструкция воссоздала функциональную и морфологическую ситуацию, свойственную для коксартроза, тазобедренного сустава, articulatio coxae, замещенного стандартным эндопротезом, а также полного повреждения связки головки бедренной кости, ligamentum capitis femoris. Модель содержала бедренную часть, объемную тазовую часть с нагрузкой, аналог средней ягодичной мышцы и аналог комплекса коротких мышц, вращающих бедро наружу, а также аналоги наружных связок: аналог седалищно-бедренной связки, аналог лобково-бедренной связки, аналог вертикальной и горизонтальной части подвздошно-бедренной связки. С целью моделирования действия веса тела к крайнему отверстию грузового кронштейна объемной тазовой части прикреплялась нагрузка массой 1 кг. В соответствующих случаях для стабилизации объемной тазовой части модели использован подъемник, снабженный колесами.

Используя описанное устройство, мы смоделировали основные периоды одиночного шага человека при отсутствии связки головки бедренной кости, ligamentum capitis femoris. В экспериментах нами воспроизводились положения таза, pelvis, и бедра, os femur, в одиночном шаге при ходьбе пациента, страдающего коксартрозом. Исходные данные были получены при обследовании посредством Системы видеоанализа движений с программным обеспечением компании C-Motion. Эти сведения позволили воссоздать близкую к реальности смену положений таза, pelvis, и бедра, os femur, при ходьбе человека с пораженным тазобедренным суставом, articulatio coxae, явно без связки головки бедренной кости, ligamentum capitis femoris.

Для определения ориентации таза, pelvis, в горизонтальной и фронтальной плоскости нами использованы изображения виртуальных моделей головок бедренных костей, caput femoris, предоставляемые в отчете Системы видеоанализа движений. В соответствие с многоплоскостным поворотом таза, pelvis, закономерно изменялось положение линии, соединяющей центры головки бедренной кости, caput femoris, опорной и переносной ноги. По нашему мнению, использование означенного ориентира позволило точнее воспроизвести позицию таза, pelvis, в горизонтальной и фронтальной плоскости.

Завершив моделирование начала одноопорного периода шага, мы воспроизвели середину одноопорного периода шага. Бедренная часть модели установлена вертикально в сагиттальной плоскости, а отклонение во фронтальной плоскости не изменялось. Положение объемной тазовой части модели осталось зафиксированным аналогом средней ягодичной мышцы. При этом его длина была уменьшена. В результате увеличился наклон объемной тазовой части модели вверх в латеральную сторону, что свойственно для середины одноопорного периода шага при коксартрозе. Со стороны шарнира высота расположения изображения крыла подвздошной кости тазового элемента модели стала существенно ниже, чем с противоположной (Рис. 1).

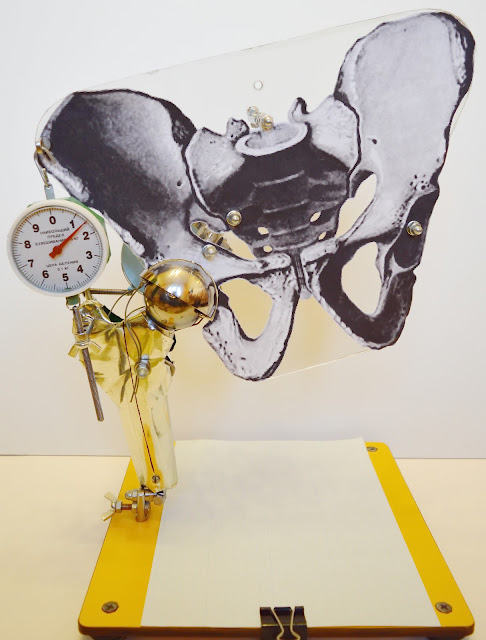

Рис. 1. Моделирование середины одноопорного периода шага на электромеханической модели тазобедренного сустава человека с нагруженной объемной тазовой частью, с аналогами мышц и наружных связок, но без аналога связки головки бедренной кости (наклон таза вперед и в латеральную сторону, сгибание 0°); вверху – вид спереди, внизу – вид сзади.

В сагиттальной плоскости увеличился наклон объемной тазовой части модели вперед по сравнению с крайней позицией, наблюдавшейся при имитации начала одноопорного периода шага. В горизонтальной объемная тазовая часть модели спонтанно повернулась вперед и наружу, что обусловило положение пронации в шарнире. Величина отведения в шарнире модели увеличилась в связи с наклоном объемной тазовой части модели во фронтальной плоскости вверх в латеральную сторону (Рис. 2).

Рис. 2. Моделирование начала одноопорного периода шага на электромеханической модели тазобедренного сустава человека с нагруженной объемной тазовой частью, с аналогами мышц и наружных связок, но без аналога связки головки бедренной кости (наклон таза вперед и в латеральную сторону, сгибание 0°); вверху – вид сверху, внизу – вид с латеральной стороны.

Длинная ось вертлужного элемента объемной тазовой части модели была отклонена назад, вверх и в медиальную сторону. В шарнире модели в сагиттальной плоскости воспроизведено нулевое положение. Динамометр аналога комплекса коротких мышц, вращающих бедро наружу, не регистрировал нагрузки. Динамометр аналога средней ягодичной мышцы зафиксировал уменьшение усилия, требующегося для удержания объемной тазовой части модели в положении покоя.

Снижение усилия, которое регистрировал динамометр аналога средней ягодичной мышцы, мы связываем с увеличением отклонения объемной тазовой части вверх в латеральную сторону во фронтальной плоскости. Означенное привело к уменьшению плеча момента веса объемной тазовой части модели, что отразилось на показаниях указанного динамометра (Рис. 3).

a

b

c

d
Рис. 3. Аналоги связок и динамометры электромеханической модели тазобедренного сустава человека с нагруженной объемной тазовой частью (моделирование середины одноопорного периода шага в отсутствии аналога связки головки бедренной кости при наклоне таза вперед и в латеральную сторону со сгибанием 0°); a – вид спереди, b – вид сзади, c – вид с латеральной стороны, d – вид сверху; условные обозначения: liv - вертикальная часть аналога подвздошно-бедренной связки, ligamentum iliofemorale, lih – горизонтальная часть аналога подвздошно-бедренной связки, ligamentum iliofemorale, li – аналог седалищно-бедренной связки, ligamentum ischiofemorale, lp – аналог лобково-бедренной связки, ligamentum pubofemorale.

После стабилизации объемной тазовой части модели проанализировано соотношение в шарнире, ориентация аналогов связок и степень их натяжения. Отмечено появление натяжения аналога седалищно-бедренной связки. Прочие аналоги наружных связок остались не натянуты. Это подтверждалось их плавным изгибом без прижатия к элементам бедренной части модели. Разобщения сферической головки шарнира и ответной сферической поверхности вертлужного элемента модели не наблюдалось. Поверхности пары трения шарнира плотно смыкались между собой.

Объемная тазовая часть модели имела тенденцию к наклону вперед в сагиттальной плоскости, а также вниз в медиальную сторону во фронтальной плоскости. Стабилизация объемной тазовой части модели обеспечивалась аналогом средней ягодичной мышцы и аналогом седалищно-бедренной связки. Анализ соотношения элементов шарнира свидетельствует, что аналог седалищно-бедренной связки препятствовал повороту объемной тазовой части вперед в сагиттальной плоскости.  В горизонтальной плоскости действующие силы оказались уравновешены, причем без участия аналога комплекса коротких мышц, вращающих бедро наружу. Для поддержания модели в положении покоя не требовалось дополнительного внешнего усилия.

Эксперимент продемонстрировал, что при отклонении в латеральную сторону объемной тазовой части необходимо меньшее усилие во фронтальной плоскости для ее удержания, чем при меньшем отведении в шарнире.  Мы это связываем с уменьшением плеча веса тела. Аналогичная картина наблюдается при ходьбе пациентов с коксартрозом. Причем, кроме таза, pelvis, отдельные из них отклоняют в сторону опоры корпус тела, плечевой пояс, голову и даже руку (Архипов С.В., 2013). Таким образом, удается приблизить проекцию общего центра масс тела к центру вращения опорного тазобедренного сустава, articulatio coxae. Описанный интуитивно выработанный прием снижает нагрузку на отводящую группу мышц, а значит, облегчает ходьбу.  Нами подмечено, что наклон таза, pelvis, в латеральном направлении и поворот вперед у пациентов, страдающих коксартрозом, обеспечивается форсированным движением. Идущий устремляет тело вперед-наружу, обычно начиная «бросок» с плечевого пояса и головы.

Моделирование середины одноопорного периода шага в отсутствии связки головки бедренной кости при разгибании 5º с наклоном таза вперед.

Далее на электромеханической модели тазобедренного сустава человека мы воспроизвели финальную стадию середины одноопорного периода шага. Для означенного момента характерно начало разгибания в тазобедренном суставе, articulatio coxae. Карданное соединение бедренной части модели с основанием деблокировано. Произведен наклон бедренной части модели вперед на угол 5° в сагиттальной плоскости, после чего карданное соединение бедренной части модели с основанием зафиксировано вновь.

Объемная тазовая часть модели осталась зафиксирована аналогом средней ягодичной мышцы. Исходно изображения крыльев подвздошных костей, ala ossis ilii, тазового элемента модели находились на разных уровнях. Со стороны шарнира модели высота расположения изображения крыла подвздошной кости, ala ossis ilii, была ниже, чем с противоположенной. Затем нами укорочен элемент крепления аналога средней ягодичной мышцы и удлинен аналог коротких мышц, вращающих бедро наружу. В результате объемная тазовая часть модели дополнительно отклонилась вверх и в латеральную сторону во фронтальной плоскости (Рис. 4).

Рис. 4. Моделирование середины одноопорного периода шага на электромеханической модели тазобедренного сустава человека с нагруженной объемной тазовой частью, с аналогами мышц и наружных связок, но без аналога связки головки бедренной кости (наклон таза вперед и в латеральную сторону, разгибание 5°); вверху – вид спереди, внизу – вид сзади.

По нашему замыслу, указанное имитировало еще больший наклон таза, pelvis, в сторону опорной ноги.

В горизонтальной плоскости тазовый элемент объемной тазовой части модели незначительно повернулся назад, а в сагиттальной плоскости наклонился вперед (Рис. 5).

Рис. 5. Моделирование начала одноопорного периода шага на электромеханической модели тазобедренного сустава человека с нагруженной объемной тазовой частью, с аналогами мышц и наружных связок, но без аналога связки головки бедренной кости (наклон таза вперед и в латеральную сторону, разгибание 5°); вверху – вид сверху, внизу – вид с латеральной стороны.

Отклонение объемной тазовой части назад в горизонтальной плоскости компенсировало наклон бедренной части вперед в сагиттальной плоскости. Длинная ось вертлужного элемента объемной тазовой части модели была обращена вверх, назад и в медиальную сторону.

В шарнире модели наблюдалось разгибание, отведение и супинация. Таким образом, после укорочения аналога средней ягодичной мышцы и удлинения аналога коротких мышц, вращающих бедро наружу, в шарнире модели продолжилось отведение, а умеренная пронация сменилась незначительной супинацией. Динамометр аналога комплекса коротких мышц, вращающих бедро наружу, не фиксировал усилия. Величина силы, зарегистрированной аналогом средней ягодичной мышцы, уменьшилась. Отсутствие усилия, которое регистрировал динамометр аналога комплекса коротких мышц, вращающих бедро наружу, показало, что для удержания объемной тазовой части модели в положении покоя в горизонтальной плоскости усилия не требовалось (Рис. 6).

a

b

c

d
Рис. 6. Аналоги связок и динамометры электромеханической модели тазобедренного сустава человека с нагруженной объемной тазовой частью (моделирование середины одноопорного периода шага в отсутствии аналога связки головки бедренной кости при наклоне таза вперед и в латеральную сторону с разгибанием 5°); a – вид спереди, b – вид сзади, c – вид с латеральной стороны, d – вид сверху; условные обозначения: liv - вертикальная часть аналога подвздошно-бедренной связки, ligamentum iliofemorale, lih – горизонтальная часть аналога подвздошно-бедренной связки, ligamentum iliofemorale, li – аналог седалищно-бедренной связки, ligamentum ischiofemorale, lp – аналог лобково-бедренной связки, ligamentum pubofemorale.

Уменьшение усилия, зафиксированное динамометром аналога средней ягодичной мышцы, мы связываем с приближением общего центра масс системы к шарниру и закономерным уменьшением плеча момента веса объемной тазовой части.

После стабилизации объемной тазовой части модели проанализировано соотношение в шарнире, ориентация аналогов связок и степень их натяжения. Замечено отсутствие натяжения аналогов всех связок. Это подтверждалось отсутствием их прижатия к элементам бедренной части модели и плавным изгибам. Разобщения сферической головки шарнира и ответной сферической поверхности вертлужного элемента модели не наблюдалось. Поверхности пары трения шарнира плотно смыкались во всех отделах.

По причине расположения общего центра масс системы выше, медиальнее и позади центра вращения шарнира объемная тазовая часть модели имела тенденцию к отклонению назад в сагиттальной плоскости и вниз в медиальную сторону во фронтальной плоскости. Стабилизация объемной тазовой части модели обеспечивалась только аналогом средней ягодичной мышцы. Для удержания объемной тазовой части модели в равновесии не требовалось дополнительного внешнего усилия.

Поставленный опыт подтвердил, что при отклонении в латеральную сторону объемной тазовой части необходимо меньшее усилие во фронтальной плоскости для ее удержания. Мы зарегистрировали парадокс: имитация незначительного разгибания 5° и увеличение отведения вызывает супинацию. Указанное наблюдается при «активности» аналога средней ягодичной мышцы, которая в норме является факультативным пронатором.
