С.В. Архипов

(перевод статьи: Arkhipov SV. New Biomechanics of the Hip Joints: Ligamentum Teres as a Functional Relation. Part I. Pictorial Essay. Ligamentum Teres – Ligamentum Incognitum. 2019, September 22:1–25.)

ВВЕДЕНИЕ

Впервые в истории человечества упоминание о ligamentum capitis femoris (LCF) и связанной с ее повреждением патомеханикой ходьбы имеется в древнем литературном памятнике книга «Бытие» (32:24-24,31-32), созданной примерно 3600 лет назад (2019Arkhipov_Skvortsov; 2023Архипов).

Рис. 1. LCF = ligamentum teres тазобедренного сустава, рисунок Х.В. Картера Carter (1870Grey).



 Рис. 2. Карандашный рисунок «Переправа через реку Иавок» по мотивам книги «Бытия» 32:22 (автор: Людмила Архипова, 2008).

Первое описание LCF в медицинском тексте дано Гиппократом Косским в трактате «О рычаге», написанном в V-IV вв. до н. э. (1844Littre).

Мы знаем, что при нормальной LCF ходьба легкая, ритмичная и симметричная, но не знаем «почему». Смотрите видео: Normal Walking

Мы даже не знаем, почему раскачивается таз при ходьбе!

Известно, что при опоре на одну ногу при обычной ходьбе происходит приведение в тазобедренном суставе и наклон таза в противоположную сторону.

Рис. 3. Ходьба in vivo – фаза опоры на одну ногу в норме; видеокадр.

Рис. 4. Ходьба in vitro – фаза опоры на одну ногу в норме; кадр видео (2013Архипов).

Рис. 5. Инструментальный 3D-анализ походки; слева – фаза опоры на одну ногу при обычной ходьбе; справа – графики движений таза и бедра во фронтальной плоскости при обычной ходьбе.

Наклон таза и приведение в опорном тазобедренном суставе наблюдаются и в одноопорном ортостатическом положении.

Рис. 6. Переход из двуопорного в одноопорное ортостатическое положение (2013Архипов).

В позе статуи также наблюдаются наклон таза и приведение в опорном тазобедренном суставе.

Рис. 7. Библейский Давид (автор: Микеланджело, 1501–1504;
 копия в ГМИИ им. А.С. Пушкина, Москва).

Подобное положение таза было замечено еще в древности смотри: Гермес оратор (V в. до н. э.), Диадумен (около 420 г. до н. э.), Афродита Книдская (4 в. до н. э.), Геракл с Бычьего форума (2 в. до н. э.), Победоносный Юноша ( 300–100 до н. э.), Эфеб из Антикиферы (70–60 до н. э.).

Первым изображением наклона таза в медицинской книге является иллюстрация к трактату Андрея Везалия «De humani corporis Fabrica» (1543Vesale).

Рис. 8. Рисунок из книге «De humani corporis Fabrica» (1543Vesale); иллюстрация Мастерской Тициана (Tiziano Vecelli) или Яна Стефана ван Калькара (1987Harcourt).

 Позже мы видим это в книге «Osteographia» Уильяма Чеселдена (1733).

Рис. 9. Рисунок в книге «Остеография» (1733Cheselden);
автор Джерард Вандергухт и/или Джейкоб Шейнвойт (2011Kornell).

Почему мы покачиваем тазом при ходьбе и наклоняем его в положении стоя?

Наша гипотеза: для натяжения LCF.

Гален Пергамский (II-III вв. н. э.) в «Hippocratis de articulis liber Galeni in eum commentarii quatuor» называет LCF — «ἰσχυρότατος», т. е. «крепчайшая» (1829Kühn). Согласно Wenger et al. (2007) прочность LCF может достигать 882±168 Н! Теоретически LCF может функционировать как подвес таза.

Рис. 10. Гален Пергамский; рисунок из книги
«Operum Hippocratis Coi, et Galeni Pergameni…» (1638René).

Лауреат Нобелевской премии Янош (Ганс) Селье (1907-1982) писал, что значительный вклад в изучение стресса был внесен простыми средствами (1960Селье).

Рис. 11. Фотопортрет проф. Ганса Селье
(оригинал на сайте wikipedia.org, CC BY-SA 4.0, 1/2 часть изображения).

Мы тоже начали исследование биомеханики тазобедренного сустава с использованием упрощенных моделей...

ОБСУЖДЕНИЕ

I. Первоначально было подтверждено, что наклон таза и приведение бедра приводят к натяжению LCF.

Рис. 12. Плоскостная модель тазобедренного сустава с аналогом LCF
 (изготовлена до 2004 г.); общий вид модели.

Рис. 13. Моделирование приведения и отведения на
плоскостной модели тазобедренного сустава с аналогом LCF.

II. Эксперименты на модели тазобедренного сустава (синтетические кости) с аналогом LCF.

Рис. 14. Модель тазобедренного сустава с аналогом LCF;
 моделирование отведения и приведения; визуализация натяжения LCF.

III. Эксперименты на механической модели тазобедренного сустава с аналогом LCF.

Рис. 15. Механическая модель тазобедренного сустава с аналогом LCF;
соединение компонентов и общий вид модели.

Рис. 16. Механическая модель тазобедренного сустава с аналогом LCF;
 моделирование отведения и приведения.

Мы доказали, что LCF служит ограничителем приведения и стабилизатором таза.

IV. Эксперименты на механической модели тазобедренного сустава с плоской моделью тазовой части и аналогом LCF, а также на механической модели головки бедренной кости с аналогом LCF.

Мы наблюдали эффект прижатия вертлужной впадины к головке бедренной кости.

Рис. 17. Механическая модель тазобедренного сустава с плоской моделью тазовой части и аналогом LCF – моделирование приведения (слева); механическая модель головки бедренной кости с аналогом LCF – возникновение равнодействующей силы (справа).

Эффект прижатия вертлужной впадины к головке бедренной кости важен для предотвращения вывиха бедра.

V. Натянутая LCF образует вантовый тип подвеса таза и обеспечивает дополнительную поддержку тела.

Рис. 18. Плоскостная модель тазобедренного сустава с аналогом LCF (1/2 тазовой части); моделирование приведения.

Вантовый мост как аналог системы таз-LCF.

Рис. 19. Вантовый мост (Владивосток, Россия).

LCF функционирует как подвес таза вантового типа.

VI. Трансформация тазобедренного сустава в рычаг третьего рода и давление на нижний сектор головки бедренной кости; эксперименты на механической модели проксимального отдела бедренной кости с аналогом LCF.

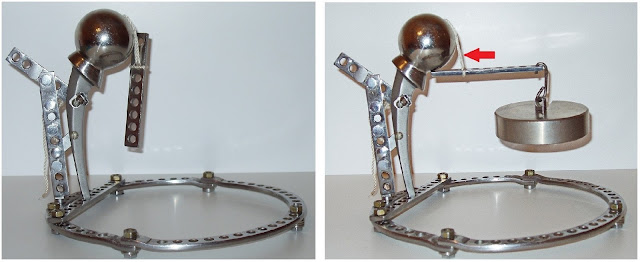

Рис. 20. Механическая модель проксимального отдела бедренной кости с аналогом LCF; моделирование приведения.

Рис. 21. Плоскостная модель тазобедренного сустава с аналогом LCF (1/2 тазовой части); моделирование приведения – происходит компрессия нижнего сектора головки бедренной кости.

Натяжение LCF вызывает появление компрессии в нижнем секторе головки бедренной кости.

VII. Сила реакции LCF уменьшает компрессию в верхнем секторе головки бедренной кости и увеличивает ее в нижнем секторе.

Рис. 22. Механическая модель тазобедренного сустава с плоской моделью тазовой части и аналогом LCF; моделирование отведения.

VIII. Морфологические доказательства.

В нижнем секторе головки бедренной кости хрящевой слой тоньше, поскольку компрессия со стороны нижнего сектора вертлужной впадины больше.

Рис. 23. Перелом шейки бедра и травматический разрыв LCF; интраоперационное наблюдение; обратите внимание на толщину хряща в нижнем секторе головки бедренной кости.

Связочно-мышечное взаимодействие обеспечивает компрессию проксимального конца бедренной кости.

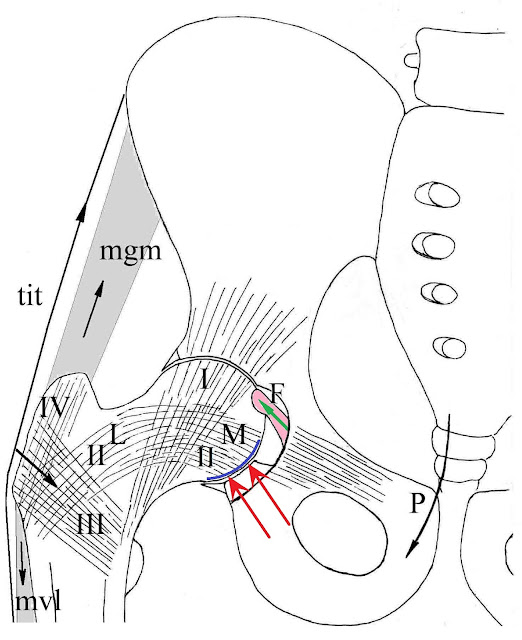

Рис. 24. Упрощенная схема взаимодействия LCF и
мышц в области тазобедренного сустава.

Медиальный сектор второй трабекулярной системы верхнего конца бедренной кости является результатом давления на нижний сектор головки бедренной кости со стороны вертлужной впадины.

Рис. 25. Трабекулярные системы бедренной кости и таза;
II М – медиальная область второй трабекулярной системы.

IX. Натянутая LCF шунтирует массу тела и разгружает отводящую группу мышц тазобедренного сустава.

Рис. 26. Механическая модель тазобедренного сустава с аналогом LCF и аналогом отводящей группы мышц.

LCF служит шунтом веса тела и превращает тазобедренный сустав в аналог рычага третьего рода.

X. Без LCF тазобедренный сустав функционирует только как рычаг первого рода.

Рис. 27. Механическая модель тазобедренного сустава
с аналогом отводящей группы мышц без аналога LCF.

XI. Противоречие как доказательство.

В «классической биомеханике» (без LCF) тазобедренный сустав функционирует как рычаг первого рода. Сжатие головки бедра в одноопорной позе составляет 175 кг (1976Pauwels), и достигая 229 кг при обычной ходьбе (1993Bombelli).



Рис. 28. Схемы «классической биомеханики» тазобедренного сустава (иллюстрации из Pauwels (1976) и Bombelli (1993) как графические цитаты).

В некоторых случаях при ходьбе компрессия превышает вес испытуемого в 5,8 раза (1966Paul).

В связи с этим отдельные исследователи задавались вопросом: «...что компенсирует огромные силы, приложенные к головке бедренной кости?» (1975Янсон).

Действительно, что может компенсировать огромное давление на головку бедра?

Paul (1966), Pauwels (1976) и Bombelli (1993) правы, при отсутствии LCF сила, создаваемая отводящей группы мышц, примерно в три раза превышает массу тела: т. е. эквивалентна 210 кг при общей массе тела 70 кг.

Рис. 29. Рычажная модель тазобедренного сустава (без аналога LCF).

Kapandji (2009) указывает: m. gluteus medius может развивать силу – 16 кг, m. gluteus minimus – 4,9 кг, m. tensor fascia lata – 7,6 кг; т. е. всего 28,5 кг!

XII. Парадокс m. gluteus medius в качестве доказательства.

При одноопорной позе, в середине и конце одноопорной фазы цикла шага сила (электромиографическая активность) m. gluteus medius уменьшается.

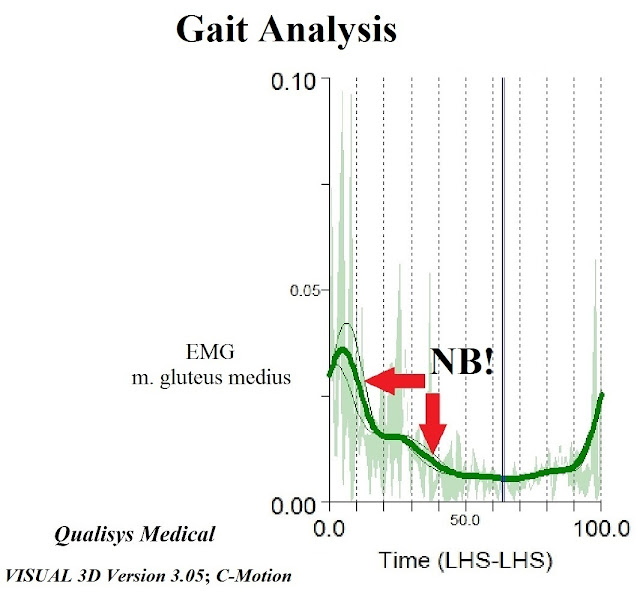

Рис. 30. ЭМГ m. gluteus medius; инструментальный 3D анализ походки.

Причиной снижения мышечной активности является напряжение LCF.

XIII. Во время стойки на одной ноге, в позе древней статуи и в одноопорную фазу цикла шага LCF натянута.

Рис. 31. Наклон таза и приведение бедра при ходьбе; LCF натянута.

XIV. Рентгенограмма в положении стоя на одной ноге (рентгенологическое подтверждение).

Рис. 32. Смещение ямки головки бедренной кости вверх
(красная стрелка) при приведении в опорном тазобедренном суставе.

LCF – натянута.

Рис. 33. Смещение ямки головки бедра вниз (красная стрелка)
при отведении в опорном тазобедренном суставе.

LCF – ненатянута.

XV. Натянутая LCF является синергистом отводящей группы мышц тазобедренного сустава.

Рис. 34. Рычажная модель тазобедренного сустава с аналогом LCF.

XVI. Наклон таза и приведение бедра в тазобедренном суставе без связок.

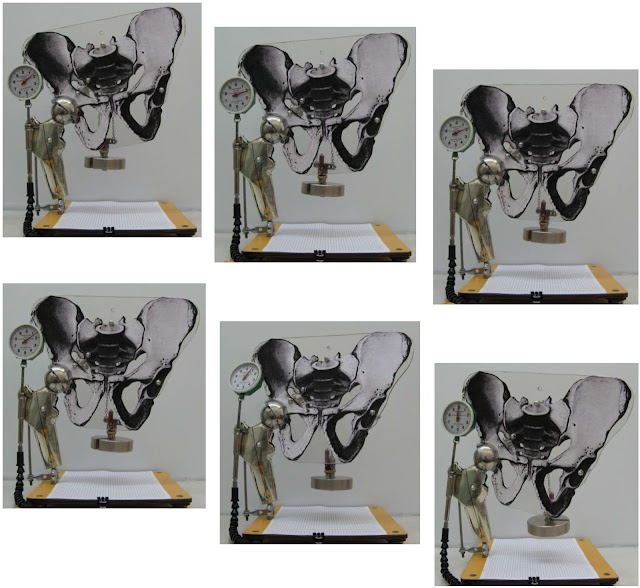

Рис. 35. Моделирование одноопорной фазы цикла шага при нормальной ходьбе на динамической модели тазобедренного сустава с аналогом m. gluteus medius (без аналогов связок).

Возрастает усилие m. gluteus medius.

XVII. Наклон таза и приведение бедра только при наличии в тазобедренном суставе LCF.

Рис. 36. Моделирование одноопорной фазы шага при ходьбе на динамической модели тазобедренного сустава с аналогом LCF и аналогом m. gluteus medius.

Уменьшается усилие m. gluteus medius.

XVIII. Наклон таза и приведение бедра при наличии в тазобедренном суставе наружных связок и LCF.

Рис. 37. Моделирование одноопорной фазы шага при ходьбе на динамической модели тазобедренного сустава с аналогом LCF, аналогами наружных связок и аналогом m. gluteus medius.

Усилие m. gluteus medius уменьшается, а стабильность таза увеличивается.

 IXX. Эксперименты на динамической модели тазобедренного сустава.

Моделирование фазы опоры на одну ногу при ходьбе в норме. Посмотрите видео: Gluteus Medius & LCF

Экспериментально подтверждено, что LCF действует как ограничитель приведения бедра, превращает тазобедренный сустав в аналог рычага третьего рода, предотвращает вывих, подвешивает таз и действует как синергист отводящей группы мышц.

ХХ. Моделирование одноопорной позы с максимальным наклоном таза и приведением бедра.

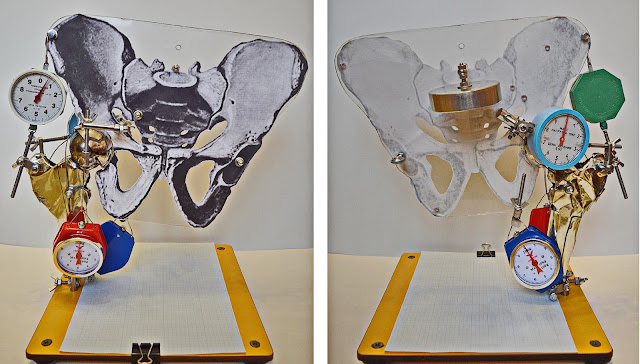

Рис. 38. Динамическая модель тазобедренного сустава с аналогами связок и мышц.

Наибольшая устойчивость таза достигается при натяжении всех связок тазобедренного сустава.

XXI. Моделирование одноопорной позы без наклона таза.

Рис. 39. Динамическая модель тазобедренного сустава с аналогами связок и мышц.

Стабильность таза достигается только усилием m. gluteus medius и m. rectus femoris.

XXII. Моделирование одноопорной позы с оптимальным наклоном таза и приведением бедра.

Рис. 40. Динамическая модель тазобедренного сустава с аналогами связок и мышц.

Стабильность таза достигается за счет натяжения LCF и усилия m. gluteus medius.

XXIII. При активации отводящей группы мышц при натяжении LCF и наружных связок давление на головку бедра распределяется равномерно. В норме давление на верхний сектор головки бедра примерно эквивалентно весу тела.

Рис. 41. Распределение сил в тазобедренном суставе при стоянии на одной ноге, в позе древней статуи и в фазе опоры на одну ногу при обычной ходьбе (с наклоном таза и приведением бедра).

XXIV. Правило моментов для опорного тазобедренного сустава при стоянии на одной ноге, в позе древней статуи и в фазе опоры на одну ногу при обычной ходьбе (учитываются только силы реакции связок, отводящих и приводящих мышц).

Рис. 42. Правило моментов для опорного тазобедренного сустава при стоянии на одной ноге, а также в позе древней статуи и в фазе опоры на одну ногу при обычной ходьбе.

ЗАКЛЮЧЕНИЕ

LCF является важным компонентом тазобедренного сустава. Натяжение LCF обеспечивает наклон таза и приведение бедра в опорном тазобедренном суставе при стоянии на одной ноге, в позе древней статуи, а также в фазе опоры на одну ногу при обычной ходьбе. LCF поддерживает таз как подвес, разгружает отводящую группу мышц тазобедренного сустава, способствует равномерному распределению давления на головку бедра.

ОГРАНИЧЕНИЯ

Мы признаем, что эта работа имеет ограничения, присущие экспериментальным исследованиям механических моделей. Необходимы дополнительные изыскания для уточнения распределения давления на головку бедра для опорного тазобедренного сустава при стоянии на одной ноге, в позе древней статуи и в фазе опоры на одну ногу при ходьбе в норме.
